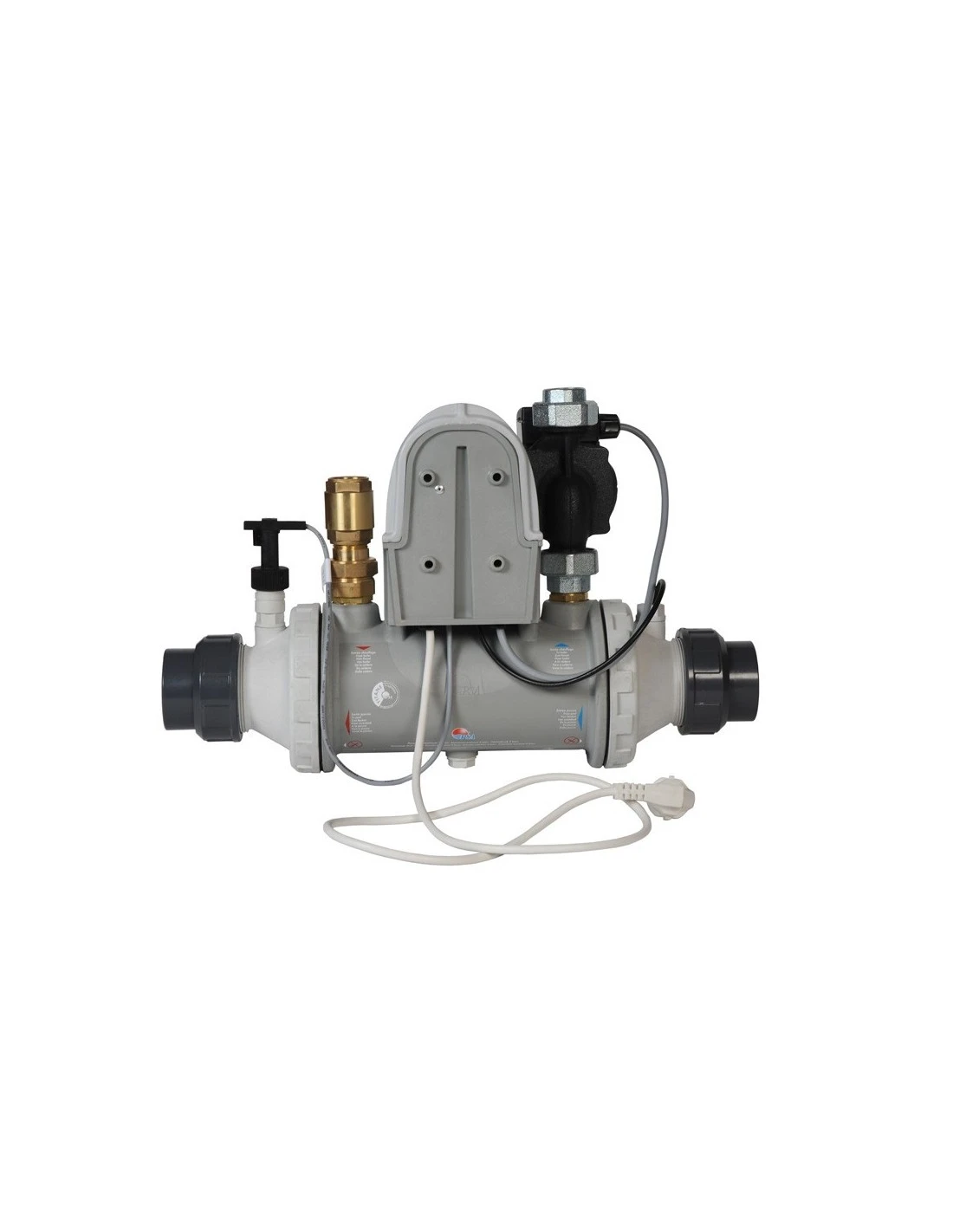

Echangeur Zodiac HEAT LINE PLUS 40kW – Image 2

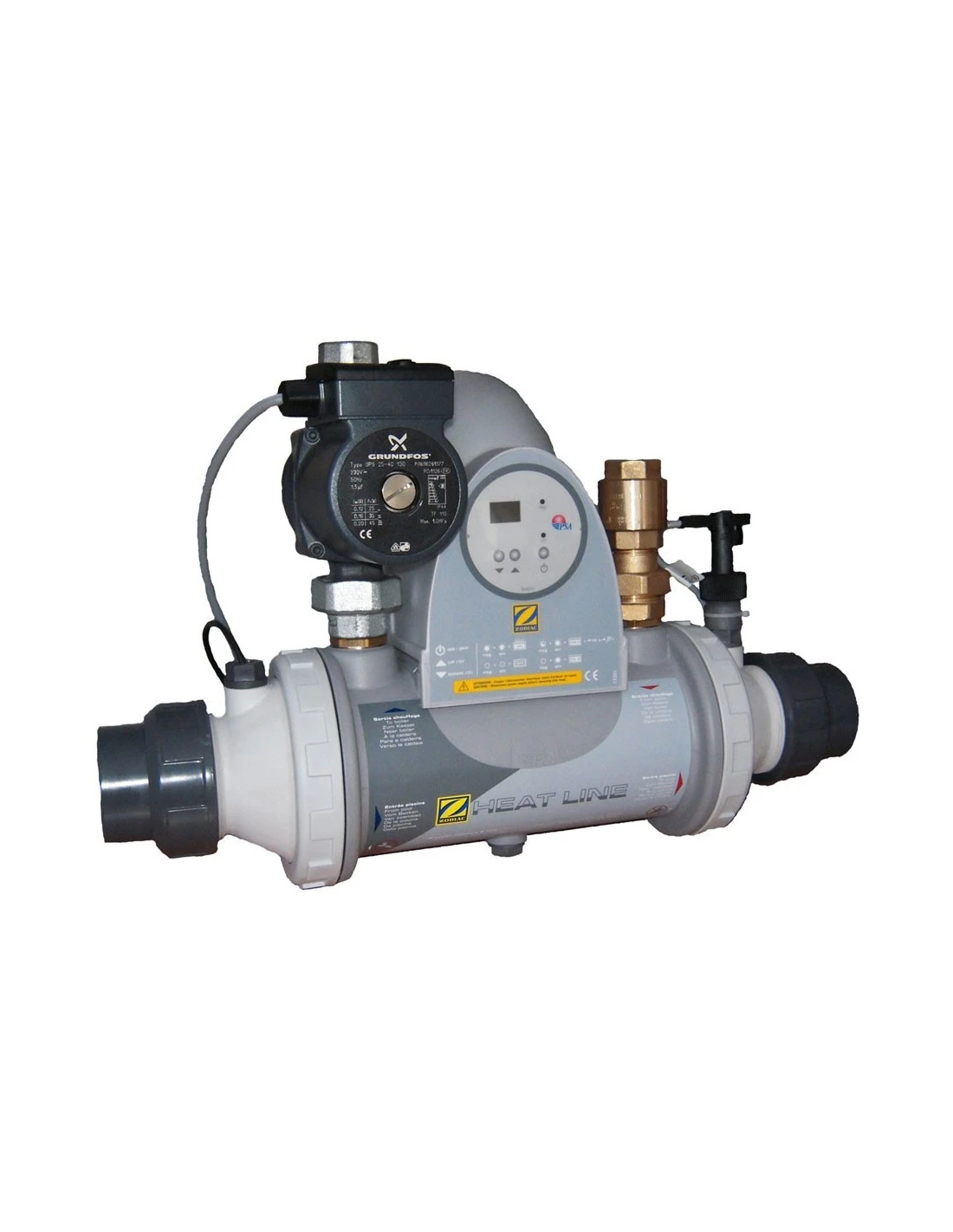

Echangeur Zodiac HEAT LINE PLUS 40kW

Le prix initial était : 355,00 €.Le prix actuel est : 97,99 €.

Échangeur de chaleur multitubulaire avec circulateur pour piscine intérieure ou extérieure jusqu’à 120 m³.

Compatible avec tous types de chauffage domestique (pompe à chaleur, chaudière, géothermie, solaire)
Modulable selon l’installation
Régulation digitale
Garantie 2 ans

UGS : BWLZD 1025 Catégories : Chauffage, Échangeur

Livraison gratuite à partir de 25€
Options de livraison rapides et fiables
Profitez d'articles de qualité supérieure pour moins cher
Plusieurs méthodes de paiement sécurisées

Description
Avis (0)

Descriptions de l’échangeur Zodiac Heat Line Plus

Enveloppe en Noryl/Polyamide injecté
Tubes en TITANE
Circulateur basse consommation classe A
Clapet anti retour
Interface réversible (pour une entrée d’eau de piscine par la droite ou par la gauche)
Interrupteur de débit
Coffret électrique précâblé avec prise de courant 230 V
Régulation digital

Dimensions de l’échangeur Zodiac Heat Line Plus

Installation

Dans le local technique, à proximité de la chaudière et à la sortie de la filtration sans by-pass. Position horizontale en ligne sur la tuyauterie. Alimentation primaire depuis le haut.
Alimentation électrique en mono 230 V
Possibilité d’inverser le sens de circulation du circuit primaire et secondaire en retournant l’échangeur.
Cas particuliers : échangeur alimenté depuis des panneaux solaires.
Il faut dimensionner l’échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs avec primaire à 45°C ou 60°C (voir tableau caractéristiques) et de la puissance restituée par les panneaux solaires. Dans tous les cas, il faut alimenter l’échangeur depuis un ballon solaire situé entre les panneaux et l’échangeur.
Les échangeurs Heat Line ne sont pas compatibles avec un montage direct depuis les panneaux solaires.
Attention : température source primaire maxi = 90°C. Pression maxi = 2 bars. Échangeur monté avec chaudière murale existante ou avec chaudière dont la régulation est incorporée à l’intérieur de la chaudière.

Caractéristiques techniques

Volume maximum (m³)**	120
Puissance avec primaire à 90 °C (kW)	40
Puissance avec primaire à 60 °C (kW)	17
Puissance avec primaire à 45 °C (kW)	8
Pression maxi (circuit piscine)	2 bar
Température maxi admissible	90 °C
Raccordements
PRIMAIRE chauffage (modèle nu)	Ø26/34 F / Ø26/34 M
SECONDAIRE piscine	PVC Ø63 ou 50
Débits (m³/h)
PRIMAIRE chauffage	1.7
SECONDAIRE piscine	15
Pertes de charge (mCE)
PRIMAIRE chauffage	200
SECONDAIRE piscine	800
